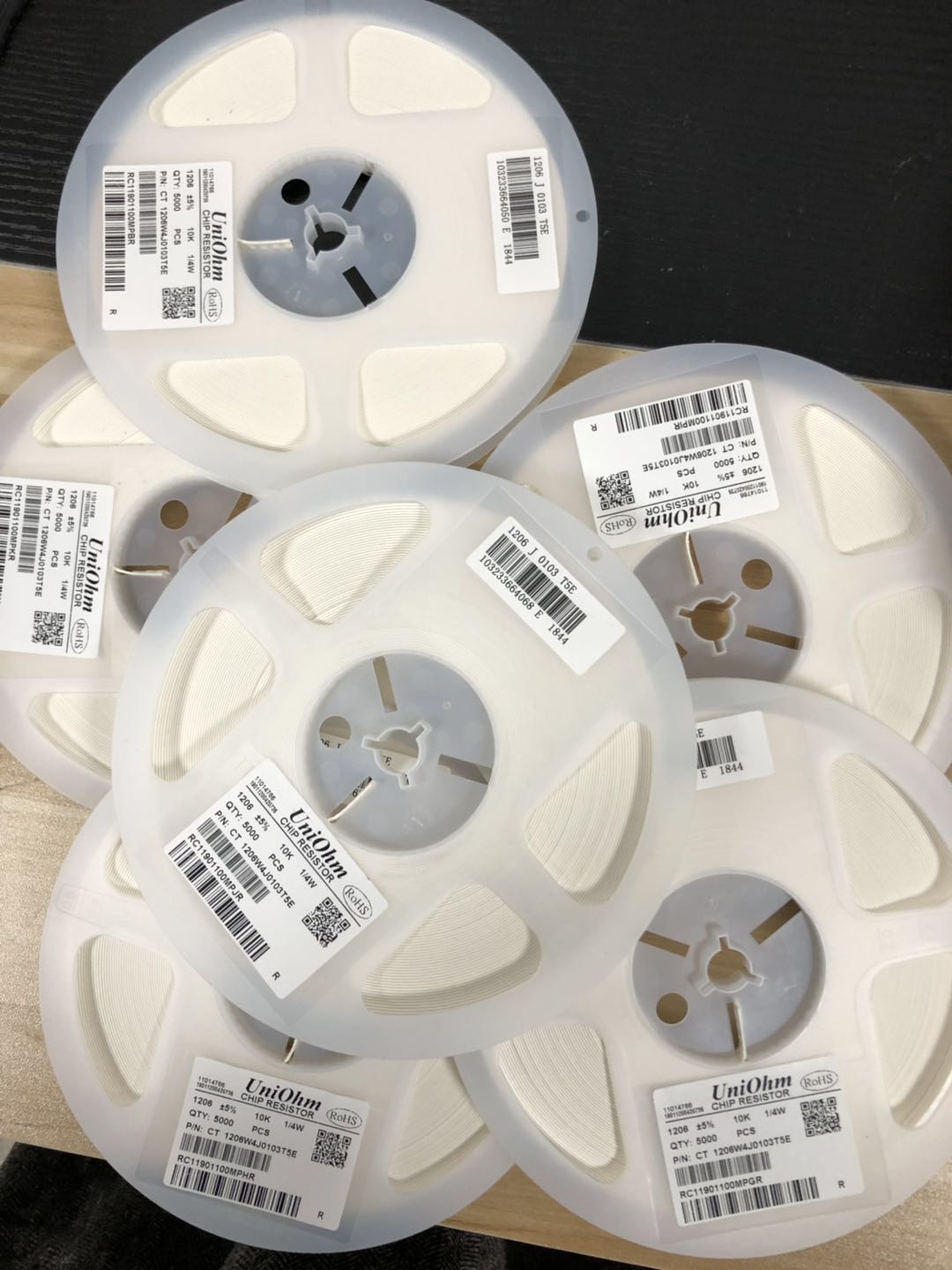

各系包装规格 0201 5% 0R和1R-10M (10K/盘) 0402 5% 0R和1R-10M (10K/盘) 0603 5% 0R和1R-10M (5K/盘) 0805 5% 0R和1R-10M (5K/盘) 1206 5% 0R和1R-10M (5K/盘) 1210 5% 0R和1R-10M (5K/盘) 1812 5% 0R和1R-10M (4K/盘) 2010 5% 0R和1R-10M (4K/盘) 2512 5% 0R和1R-10M (4K/盘) 4D03 5% 0R和1R-10M (5K/盘) 4D02 5% 0R和1R-10M (10K/盘) 因为电子元器件的价格经常有浮动,请联系客服报价,非常感谢!!! 由于我们经营的电子元件品种非常多,没法一一上传,请直接与我们联系。 用途: 本产品适用于:灯饰、照明,工控板、车载播放器、移动通信,个人电脑、汽车电子、主板、显示器和平板电视 家用DVD及移动DVD、数字接收设备、电脑外设(鼠标、键盘)等电子设备中及各类仪器仪表等。
贴片电阻有5种参数,即尺寸、阻值、允差、温度系数及包装。 1、尺寸系列贴片电阻系列一般有7种尺寸,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。另一种是米制代码,也由4位数字表示,其单位为毫米。不同尺寸的电阻,其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。 2、阻值系列 标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多),其中常用的是E-24(电阻值的允差为±5%)所示。 贴片电阻表面上用三位数字来表示阻值。有小数点时用“R”来表示,并占一位有效位数。标称阻值代号表示方法。 3、允差贴片电阻(碳膜电阻)的允差有4级,即F级,±l%;G级,±2%;J级,±5%;K级,±10%。 4、温度系数贴片电阻的温度系数有2级,即w级,±200ppm/℃;X级,±lOOppm/℃。只有允差为F级的电阻才采用x级,其它级允差的电阻一般为w级。 5、包装主要有散装及带状卷装两种。 贴片电阻的工作温度范围为-55--+125℃,工作电压与尺寸有关:0201低,0402及0603为50V,0805为150V,其它尺寸为200V。贴片电阻的特性:
·体积小,重量轻;
·适应再流焊与波峰焊;
·电性能稳定,可靠性高;
·装配成本低,并与自动装贴设备匹配;
·机械强度高、高频特性优越
